在材料科學(xué)的廣闊領(lǐng)域中，玻璃化轉(zhuǎn)變溫度作為一個關(guān)鍵參數(shù)，對理解和評估材料的性能起著舉足輕重的作用。它標志著非晶態(tài)材料從玻璃態(tài)向高彈態(tài)的轉(zhuǎn)變溫度，這一轉(zhuǎn)變過程不僅涉及材料內(nèi)部分子運動狀態(tài)的變化，還深刻影響著材料的宏觀性能，如力學(xué)性能、熱穩(wěn)定性、加工工藝性等。準確檢測玻璃化溫度，對于材料的研發(fā)、質(zhì)量控制以及合理應(yīng)用具有至關(guān)重要的意義。

?

?

一、什么是玻璃化轉(zhuǎn)變溫度

玻璃化溫度是指非晶態(tài)聚合物或部分結(jié)晶聚合物的非晶區(qū)域，從硬而相對脆性的玻璃態(tài)向高彈態(tài)或黏流態(tài)轉(zhuǎn)變時所對應(yīng)的溫度。

?

玻璃化溫度對材料性能的影響極為顯著。在低于玻璃化溫度的環(huán)境中，材料表現(xiàn)出良好的尺寸穩(wěn)定性和剛性，適合用于需要保持形狀和強度的應(yīng)用場景，如結(jié)構(gòu)材料、電子封裝材料等。然而，當(dāng)溫度接近或超過玻璃化溫度時，材料的力學(xué)性能會發(fā)生明顯變化，模量降低、變形能力增強，可能導(dǎo)致材料的尺寸精度下降、力學(xué)強度減弱。因此，了解材料的玻璃化溫度，有助于合理選擇材料、優(yōu)化材料的使用條件，確保材料在實際應(yīng)用中能夠滿足性能要求。

?

二、玻璃化轉(zhuǎn)變溫度的檢測方法

目前，檢測玻璃化轉(zhuǎn)變溫度的方法豐富多樣，每種方法各有其獨特的原理與適用場景。其中熱分析法是常用的檢測手段之一，包括差示掃描量熱法（DSC）、熱機械分析法（TMA）、動態(tài)力學(xué)分析（DMA）等。其中，DSC應(yīng)用尤為廣泛，下面我們就結(jié)合標準GB/T 19446.2-2004,來分析差示掃描量熱法（DSC）對玻璃化轉(zhuǎn)變溫度的測定。

?

（一）差示掃描量熱法（DSC）檢測原理

差示掃描量熱法是一種基于熱效應(yīng)測量的技術(shù)，基于在程序設(shè)定的控溫條件下，測試待測物質(zhì)和參比物之間的能量差與溫度的關(guān)系，進而得到待測物質(zhì)吸熱或放熱速率和溫度的曲線，即 DSC 曲線，以此分析被測物質(zhì)的熱性能。在玻璃化轉(zhuǎn)變過程中，材料的比熱容發(fā)生變化，DSC 曲線會出現(xiàn)基線偏移。當(dāng)溫度升高至玻璃化溫度時，樣品吸收的熱量增加，DSC 曲線呈現(xiàn)出一個臺階狀的變化，通過分析曲線的特征，可以確定玻璃化溫度。

?

(二）差示掃描量熱法（DSC）檢測步驟

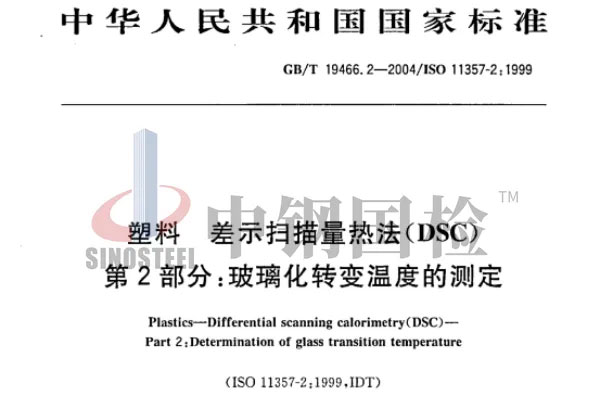

以 GB/T 19466.2 - 2004為依據(jù)，DSC 測試的典型程序如下：

1、試驗準備

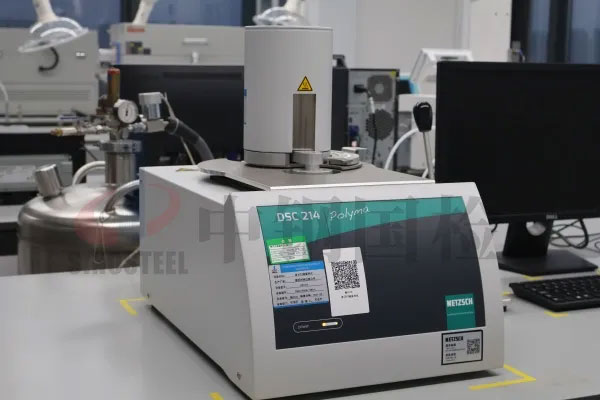

儀器選擇 ：選用靈敏度和精度較高的差示掃描量熱儀，儀器應(yīng)具備良好的溫度控制和信號采集系統(tǒng)，確保能夠準確測量樣品的熱流變化。

?

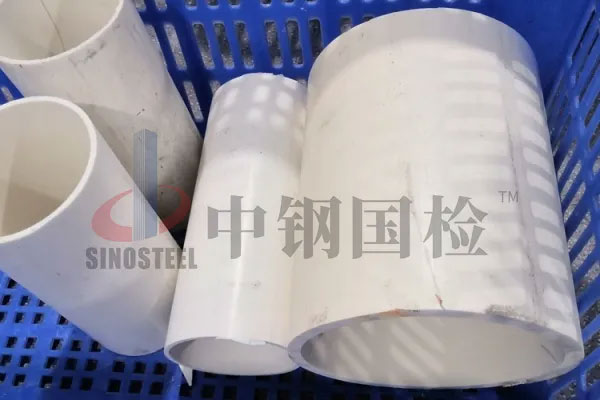

材料準備 ：取適量具有代表性的試樣，置于干燥清潔的環(huán)境中，避免樣品受到污染或吸潮。使用高精度天平稱量試樣，準確稱取 5mg 至 20mg 的試樣，精確到 0.1mg。對于半結(jié)晶材料，盡量取接近上限的試樣量，以提高測試結(jié)果的準確性。

?

狀態(tài)調(diào)節(jié) ：將試樣放在特定的環(huán)境中進行狀態(tài)調(diào)節(jié)，例如在溫度為 23℃±2℃、相對濕度為 50%±10% 的環(huán)境中放置一定時間，使試樣達到溫度和濕度的平衡，以確保試驗結(jié)果的可靠性。

?

?

2、儀器校準

使用分析級的標準樣品對儀器的溫度軸進行校準，如采用標準的苯甲酸、三苯基磷等。將標準樣品置于樣品皿中，按照測試方法進行操作，記錄標準樣品的熔點或玻璃化轉(zhuǎn)變溫度等特征溫度。

?

根據(jù)標準樣品的已知特征溫度，對儀器的溫度讀數(shù)進行校正，確保儀器的溫度測量準確。同時，檢查儀器的基線穩(wěn)定性，確?；€平穩(wěn)無漂移。

?

3、試驗步驟

打開儀器：開啟差示掃描量熱儀，設(shè)置儀器參數(shù)，使用氮氣（分析級）作為保護氣體，流速設(shè)置為 50mL/min（允許誤差±10%）。調(diào)節(jié)儀器的靈敏度，使記錄器能夠清晰地記錄試樣的熱流變化。

?

放置試樣：用鑷子或戴手套將試樣放在清潔的樣品皿內(nèi)，確保樣品皿的底部平整，且皿和試樣支持器之間接觸良好。將裝有試樣的樣品皿小心地放入儀器內(nèi)，注意不要用手直接接觸試樣或樣品皿。

?

預(yù)熱清潔：在開始升溫操作之前，用氮氣預(yù)先清潔 5min，以排除儀器內(nèi)的雜質(zhì)和水分，使儀器內(nèi)部達到清潔狀態(tài)。

?

第一次升溫：以 20°C/min 的速率開始升溫并記錄，將試樣皿加熱到足夠高的溫度，通常需加熱至高于預(yù)期玻璃化轉(zhuǎn)變溫度 50°C 左右。在此過程中，儀器會記錄試樣的熱流變化曲線。

?

保持溫度和驟冷：保持溫度 5min，使試樣在該溫度下充分均勻。然后將溫度驟冷到比預(yù)期的玻璃化轉(zhuǎn)變溫度低約 50°C，并保持溫度 5min，以消除試樣的熱歷史。

?

第二次升溫：以 20°C/min 的速率進行第 2 次升溫并記錄，加熱到比外推終止溫度 Tg 高約 30°C。在此過程中，記錄試樣的熱流變化曲線，觀察玻璃化轉(zhuǎn)變溫度對應(yīng)的特征點。

?

冷卻與檢查 ：將儀器冷卻到室溫，取出試樣皿，觀察試樣皿是否變形或試樣是否溢出。重新稱量皿和試樣，精確到 ±0.1mg。如有任何質(zhì)量損失，應(yīng)懷疑發(fā)生了化學(xué)變化，打開皿并檢查試樣，若試樣已降解，舍棄此試驗結(jié)果，選擇較低的上限溫度重新試驗。

?

三、檢測方法的選擇與標準應(yīng)用

不同的玻璃化轉(zhuǎn)變溫度檢測方法具有各自的特點和適用范圍，在選擇檢測方法時，需要綜合考慮材料的性質(zhì)、樣品形態(tài)、測試目的以及測試精度要求等因素。對于大多數(shù)非晶聚合物和共混物，DSC 法是一種常用且可靠的檢測方法，能夠快速、準確地測定玻璃化轉(zhuǎn)變溫度；對于薄膜、橡膠和纖維增強復(fù)合材料等對力學(xué)性能變化敏感的材料，DMA 法能夠提供更豐富的材料結(jié)構(gòu)和性能信息；而對于對尺寸變化敏感的材料，TMA 法則是較為合適的選擇。

?

在進行玻璃化轉(zhuǎn)變溫度檢測時，遵循相關(guān)的標準和規(guī)范至關(guān)重要。目前關(guān)于玻璃化轉(zhuǎn)變溫度檢測有一系列的相關(guān)標準，這些標準詳細規(guī)定了檢測方法的原理、操作步驟、儀器要求、數(shù)據(jù)處理以及結(jié)果報告等內(nèi)容，確保了檢測結(jié)果的準確性、可比性和可靠性。在實際檢測過程中，嚴格按照標準要求進行操作，能夠有效減少測試誤差，提高檢測質(zhì)量。

?

?

四、結(jié)語

玻璃化轉(zhuǎn)變溫度作為材料科學(xué)中的一個重要參數(shù)，其準確檢測對于材料的研究、開發(fā)和應(yīng)用具有不可忽視的作用。通過差示掃描量熱法等多種檢測方法，結(jié)合相關(guān)的標準和規(guī)范，能夠精確測定材料的玻璃化溫度，為材料的性能評估、質(zhì)量控制以及加工工藝優(yōu)化提供有力的支持。在實際操作中，充分考慮各種影響因素，嚴格控制測試條件，是獲得準確可靠檢測結(jié)果的關(guān)鍵。隨著材料科學(xué)的不斷發(fā)展，玻璃化溫度檢測技術(shù)也將不斷完善和創(chuàng)新，為新型材料的研發(fā)和應(yīng)用提供更加精準的技術(shù)保障。
